Handleiding Hvac_Simply 6.00

Dit is een korte samenvatting van de belangrijkste soorten blokken waarmee je een luchtbehandelingsinstallatie kunt bouwen.


Manual Hvac_Simply


Download the full manual





handleiding

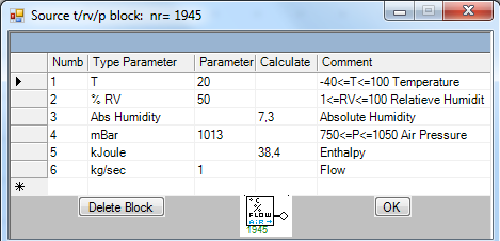

Blok Source

In Blok Source kunt u verschillende parameters instellen. Alles onder kolom parameter kunt u instelen. Temperatuur,% RV, druk en debiet kunt u instellen. alles onder kolom Calculate wordt automatisch berekend. Het blok heeft geen input alleen output.






handleiding koelen

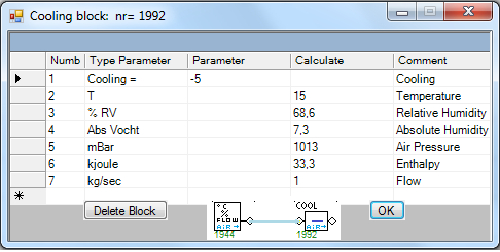

Blok Cooling

In blok Koeling kunt u instellen hoeveel graden de lucht gekoeld wordt. Onder kolom calculate wordt alles automatisch berekend. Het blok heeft 1 ingang en 1 uitgang








verwarming

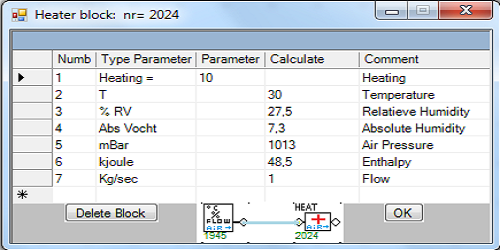

Blok Heating

In blok Heating kunt u instellen hoeveel graden de lucht verwarmd wordt. Onder kolom calculate wordt alles automatisch berekend. Het blok heeft 1 ingang en 1 uitgang







handleiding bevochtiging

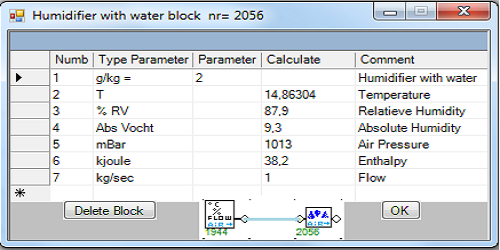

Blok Humidify with water

In blok luchtbevochtiger kunt u met parameter g/kg instellen hoeveel gram water per kg lucht bevochtigd wordt. In dit voorbeeld kun je zien dat de temperatuur daalt van 20 graden tot 14,8 "C door het onttrekken van verdampingswarmte.De absolute luchtvochtigheid toeneemt van 7,3 naar 9,3 en de relatieve vochtigheid van 50% RH tot 87 %RH De enthalpie van de lucht blijft hetzelfde. Het blok heeft een ingang en een uitgang.



bevochtiging stoom

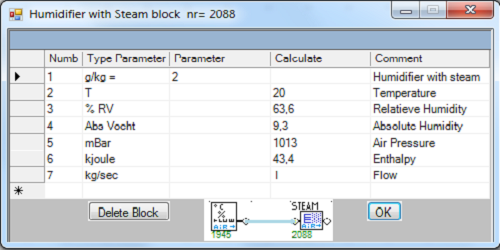

Blok with Humidify steam

In blok luchtbevochtiger met stoom kunt u met parameter g/kg instellen hoeveel gram water per kg lucht bevochtigd wordt. In dit voorbeeld kun je zien dat de temperatuur zelfde blijft van 20 graden. De absolute luchtvochtigheid neemt toe van 7,3 naar 9,3 en de vochtigheid 50% RH naar 63,6 de enthalpie van de lucht gaat omhoog van 38,4 kJ naar 43,4 kJ. Het blok heeft een ingang en een uitgang.



ventilator

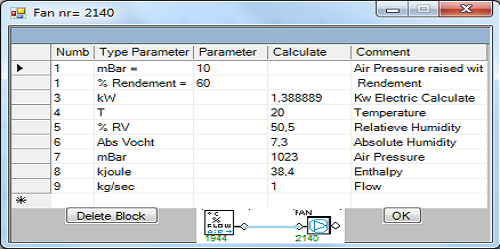

Blok Fan

Ventilator eenheid waarmee u kunt instellen met Parameter mBar hoeveel de druk wordt verhoogd. In dit voorbeeld kun je zien dat de luchtdruk wordt verhoogd 1013-1023 mBar. Alles onder calculate wordt automatisch berekend. Door veranderen luchtdruk verandert ook % RV een beetje. Kijk onder calculate het elektrisch vermogen kw wordt automatische berekenen die nodig is voor de Fan: 1.38 kW. Het blok heeft een ingang en een uitgang.





mengen lucht

Blok Mixing Air Valve

Voorbeelden bron 1944 voor flow (4 kg / sec) 20 į C wordt gemengd met 1945 bron flow (1 kg / sec) 10'C instellen Parameter Mixer% = 100%. Dit betekent dat 100% van de bron 1944 is 4kg/sec wordt gemengd met 1945 (1 kg / sec) uitkomst 4kg/sec + 1kg/sec is 5 kg / sec. De temperatuur is nu 18'C



splitsen lucht

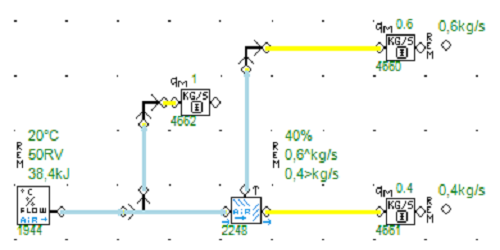

Blok Split Air Valve

Voorbeelden 1944 bron flow (1 kg / sec) wordt gesplitst instellen Parameter Split = 40%. Dit betekent dat 40% van de bron 1944 is 0,4 * 1kg/sec = 0.4kg/sec En de rest 60% van de bron 1944 is 0,6 * 1kg/sec = 0.6kg/sec



warmtepomp lucht

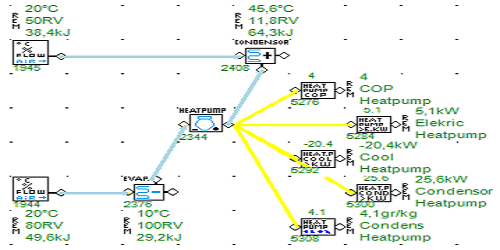

Blok Heatpump air

Toepassing warmtepomp. Het bestaat uit 3 delen EVAP (verdamper) warmtepomp (warmtepomp) en de condensor. Ze moeten altijd met een vaste wijze met elkaar verbonden worden. Zie het volgende voorbeeld. De blokken: warmtepomp COP,:CoŽfficiŽnt van performence warmtepomp> E.kW: Voeding elektrische energie warmtepomp Cool> kw: koelcapaciteit verdamper Cond> kw: toegevoegde warmte condensor





warmtepomp

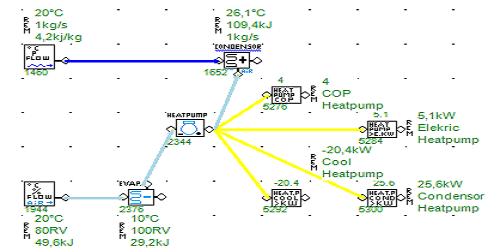

Blok Heatpump Air > Water

Toepassing warmtepomp. Het bestaat uit 3 delen EVAP (verdamper) warmtepomp (warmtepomp) en de condensor. Ze moeten altijd met een vaste wijze met elkaar verbonden worden. Zie het volgende voorbeeld. De blokken: warmtepomp COP,:CoŽfficiŽnt van performence warmtepomp> E.kW: Voeding elektrische energie warmtepomp Cool> kw: koelcapaciteit verdamper Cond> kw: toegevoegde warmte water condensor






warmtepomp air

Heat Regeneration Air

Voorbeelden source 1944 20'C source 1945 10'C Setting Parameter Winst% = 40%. Uitgang 14'C en 16 'C. Dit kan een Twincoil, Heatwheel, Crossflow enz zijn. Het blok heeft twee in-en twee uitgangen.









warmteterugwinning water

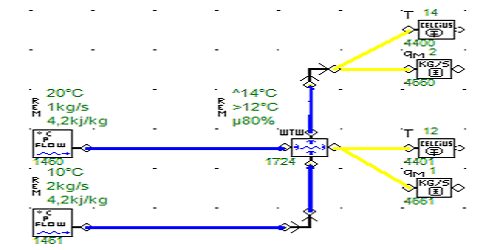

Heat Regeneration Water

Voorbeelden bron 1460 1kg 20'C Bron 1461 2 kg 10'C Setting Parameter Winst% = 80%. Uitgang 14'C en 12 'C. Het blok heeft twee in-en twee uitgangen.










tabel

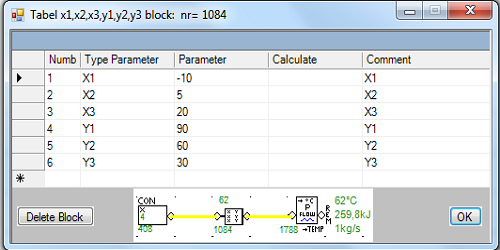

Tabel 3 input x 3 output y

Voorbeelden Om een weersafhankelijke regeling te maken Buiten temp = 4'C Input tabel 4 dan uitgang 62 Van het blok Con een lijn naar blok tabel. Je hebt nu een compleet verwarmingssysteem. Ook is een tabel blok met 21 ingangen en 21 uitgangen







handleiding weerblokje

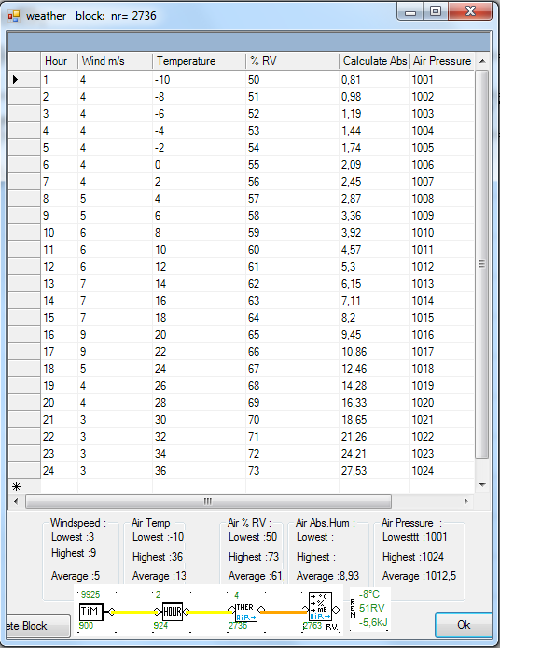

Weather 24 Hour Simulation

Examples
Weer 24 uur Simulatie Voorbeelden Als u een Tijd afhankelijk systeem voor verschillende conditie wilt maken Van tijd> uur voer Bron Alle Block Van deze rekenkundige blok een lijn met de Bron met ingang Bron Alle Je hebt nu een compleet simulatie systeem. Je kunt de stroom elk uur veranderen. Je gebruikt het als input voor Air conditioing Installatie Gemaakt met 4 blokken in een minuut!!!























voeding blokjes

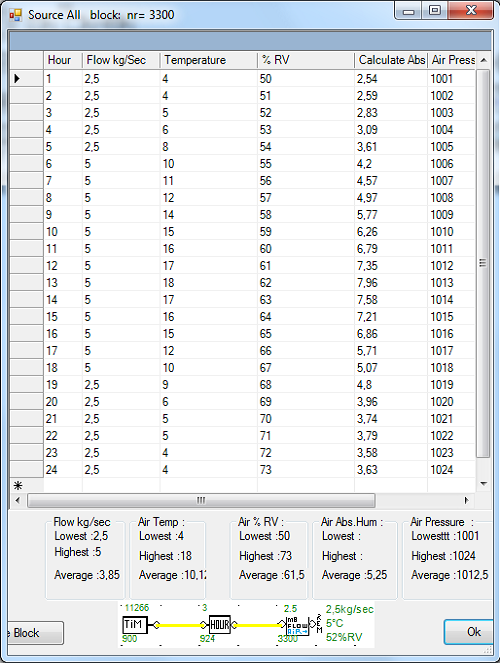

Input Condition Air 24 Hour Simulation

Weer 24 uur Simulatie Voorbeelden Om een weersafhankelijk systeem te maken voor verschillende luchtbehandeling installaties. Van tijd 1..24 uur: elk uur bijpassende temperatuur,%RV Flow kg/Sec invoeren Van dit blok een lijn naar blokje Bron met ingang Je hebt nu een compleet simulatie systeem. Dat je als input voor luchtbehandeling installaties kunt gebruiken. Gemaakt met 4 blokken in een slechts een minuut!!!
